Elija el mejor sistema de corte para su mesa CNC de plasma

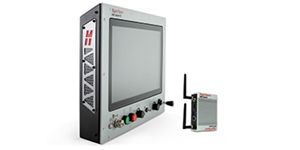

Sistema EDGE Connect CNC.

EDGE® Connect, el más Nuevo Control Numérico por Computadora (CNC) de Hypertherm, ofrece una confiabilidad sin rival, potentes funcionalidades incorporadas y un alto nivel de posibilidades de personalización. Basado en nuestra plataforma Phoenix® para CNC, líder en la industria y de propiedad exclusiva, el sistema ofrece nuevas características avanzadas de software, incluyendo el ProNest® CNC con anidamiento automático, con aplicación de la tecnología SureCut™, junto con un hardware mejorado.

Para facilitar la puesta en marcha, los cambios y actualizaciones, el EDGE Connect CNC se puede configurar en el campo con el software específico para aplicación de la máquina de corte. El sistema fácil de usar combina un rendimiento de corte avanzado con una interfaz gráfica intuitiva, y es compatible con aplicaciones de plasma, oxicorte y chorro de agua.

  • Con el asistente patentado CutPro® Wizard, hasta los operadores nuevos pueden empezar a cortar piezas de producción en menos de cinco minutos.

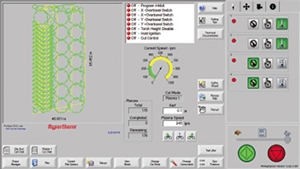

  • La consola de software para el operador en pantalla (Soft OpCon) permite una fácil configuración y operación de las estaciones de corte y del movimiento manual.

  • Comunicaciones integradas con los sistemas plasma y de control de altura de la antorcha que entregan el control automático y experto valiéndose de las tablas de corte instaladas en fábrica o personalizadas.

  • Se pueden crear y controlar tablas de corte personalizadas en el programa de pieza o hacerlas asequibles a través del asistente CutPro Wizard.

  • EDGE Connect funciona con el sistema operativo Windows® 10 Enterprise.

Información:

  • Beneficios
  • Especificaciones

    Anidamiento Automático con ProNest® CNC

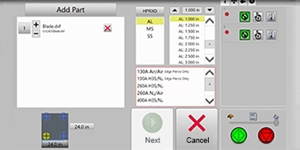

  • Con la pantalla táctil con interfaz fácil de usar, los operadores de la máquina pueden crear programas de piezas anidadas y obtener una calidad de corte óptima sin capacitación extensa.

  • Importa directamente archivos DXF, DWG, CAM, DGN y formas básicas del CNC.

  • La tecnología SureCut™ incorporada maximiza el rendimiento a través de conocimientos integrados. La tecnología patentada True Hole® con verificación de procesos asegura que se asignen como es debido todas las variables de operador.

  • Anidamiento de matriz de patrones para una pieza única con optimización de procesos incluida.

  • Módulo de anidamiento en forma verdadera opcional para múltiples piezas.

    Rendimiento personalizable

  • Diseñado para una amplia gama de aplicaciones, como plasma (incluyendo corte, marcado, biselado, tubos/tuberías), oxicorte (incluyendo biselado) y chorro de agua.

  • Disponible en 2 configuraciones de hardware para alinearse de la mejor manera posible con las necesidades del fabricante de máquinas de corte.

  • Mecánica de control de altura de la antorcha por plasma Sensor™ THC Optional.

    Configuración de punto de uso

  • Control de procesos básico y avanzado para plasma, oxicorte y chorro de agua.

  • Sensor THC integrado y cabezal biselador.

  • Anidamiento de forma verdadera ProNest CNC.

  • PLC Connect™.

    Personalización con fabricantes de equipos originales

  • PLC Connect está incorporado en el CNC para ofrecer capacidades adicionales en cuanto a señales de E/S, estado de corte y condiciones de error, cumple con IEC61131.

  • Personalización con fabricantes de equipos originales de la consola de software para el operador en pantalla que ofrece el control de las herramientas y características únicas del sistema gracias al uso de una Interfaz de Programas de Aplicación (API) en C#.

    Instalación fácil y rápida

  • Solamente requiere un cable EtherCAT® individual para todas las señales de movimiento y de E/S del CNC, simplificando drásticamente el cableado del sistema y reduciendo el tiempo de instalación.

  • La comunicación con los sistemas de plasma HyPerformance® de Hypertherm se logra gracias a conectividad EtherCAT directamente al sistema de corte.

Configuraciones Flexibles

EDGE Connected

EDGE Connect es la más pequeña de las configuraciones de CNC y ofrece la mayor flexibilidad para la integración de la máquina. Fabricantes de equipos originales para máquinas de corte proporcionan la pantalla táctil y cualquier interruptor para el operador.

EDGE Connected TC

Integra el EDGE Connect CNC en un panel de plasma industrial con una pantalla táctil de 19.5pulg. Para una operación sencilla, se incluye una consola de hardware para el operador con interruptores para arrancar, parar, programar y controlar manualmente la velocidad, subir/bajar la antorcha y el joystick.
